Штепсельний роз'єм аеродромного живлення ШРАП-500
Каталоговий номер: ШРАП-500
Категорія: Новий
В наявності: 19 шт
Опис: Електричні з'єднувачі аеродромного живлення призначені для з'єднання роз'єднання ланцюгів кабельних агрегатів живлення з бортовою мережею запуску літальних апаратів.

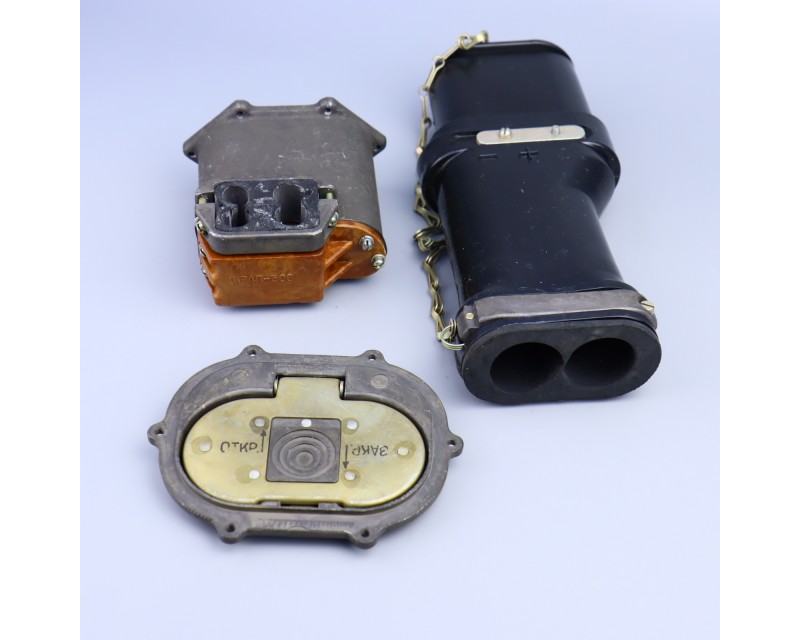

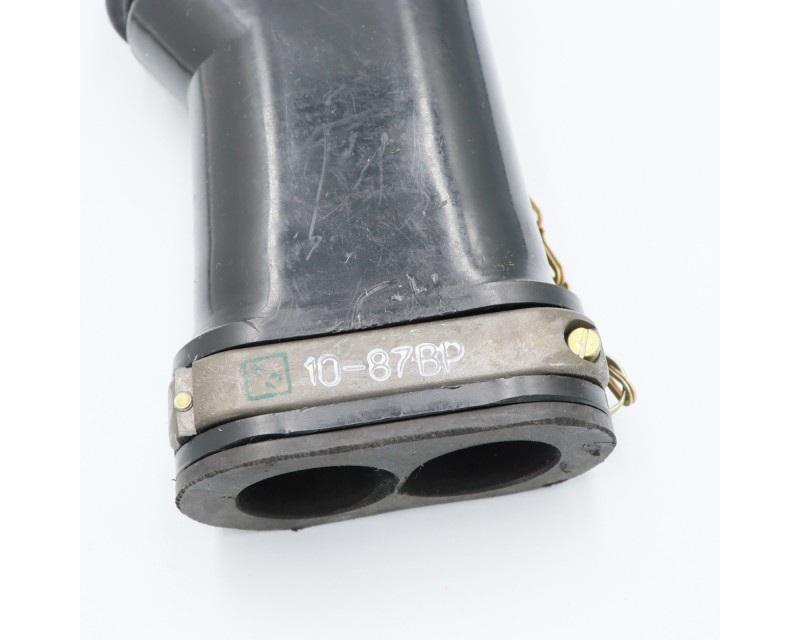

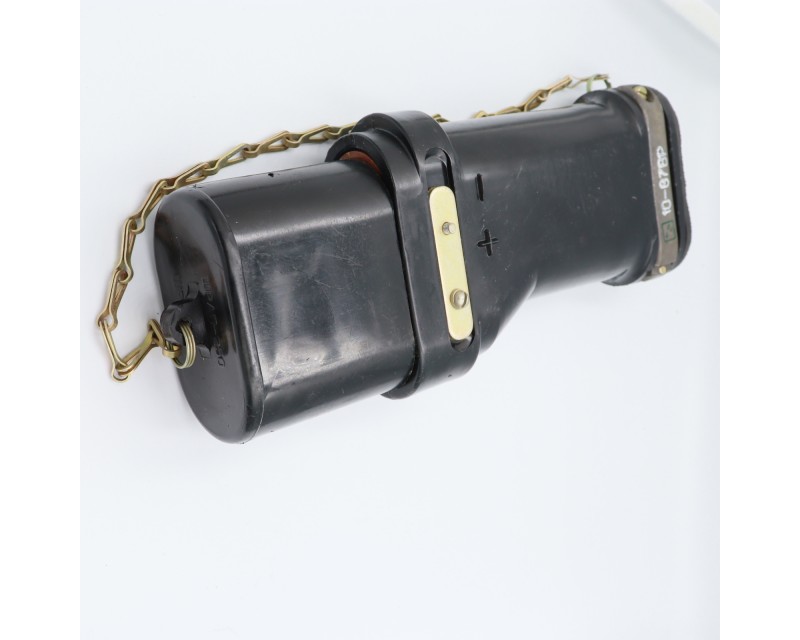

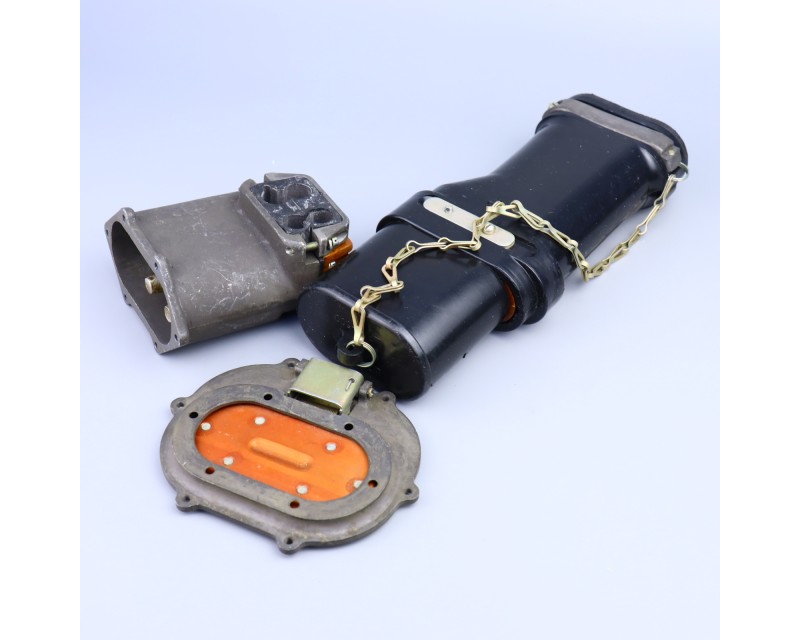

З'єднувач складається з виделки, яка встановлюється на борту літального апарату і розетки, підключені до наземного агрегату аеродромного живлення.
З'єднувачі мають надійну фіксацію зчленованого положення пристроєм з'єднувача. Такі пристрої засобів фіксації повинні витримувати зусилля , прикладене вздовж осі з'єднувача на менш 490Н. Ізоляція між контактами, між контактами і металевим корпусом з'єднувача повинна витримувати без пробою і поверхневого перекриття випробувальна напруга 1000 В амплітудного значення змінного струму з частотою 50 Гц.
Для отримання доступу до паспорту оформите заявку
і чекайте консультацію менеджера
Вимоги до електричних параметрів:
Контактний опір контакту гніздо-штир не більше 0,01 МОм
Контакти (штир-гніздо) виготовлені з мідних сплавів; ізолятори - пресматеріал; корпуси, ручки, притиски, втулки - алюмінієвий сплав; чохли, ковпачки - суміш гумова. Гнізда розеток покриваються сріблом; штирі вилок - нікелем; корпуси, втулки, притиски, ручки - анодне оксидування. Під'єднання кабелів здійснюється пайкою.
Опір ізоляції між контактами, між контактами і металевим корпусом з'єднувача в нормальних умовах повинно бути не менше 20 МОм
Контакти з'єднувачів повинні витримувати проходження струму протягом 2 годин у граничних значень. Допускається кратковремменная (до 5 хвилин) перевантаження на контакти до 100%.
Температура перегріву контактів при нормальних струмових навантаженнях не повинна перевищувати 90С (для ШРАП-500 і ШРАП-800-10) та 70С для всіх інших з'єднувачів.
Маса частин з'єднувачів не повинна перевищувати значень + - 5%.
Частини з'єднувачів одного номінального значення повинні бути взаємозамінними.
